Agilex™ 7 FPGA F シリーズ・トランシーバー SoC 開発キット (P タイルおよび E タイル)
Agilex™ 7 FPGA F シリーズ・トランシーバー SoC 開発キットは、Agilex™ 7 FPGA F シリーズのデザイン開発向けのハードウェアとソフトウェアを含む完全なデザイン環境を提供します。このキットは、Arm プロセッサー・ベース SoC のカスタムデザインおよびトランシーバーの性能の評価に推奨されています。
Agilex™ 7 FPGA F シリーズのデバイスについて詳しくはこちら ›
この Agilex™ 7 FPGA F シリーズ・トランシーバー SoC 開発キットを使用することで、次のようなことが可能になります。
- ハード・プロセッサー・システム (HPS) による SoC デザインの評価。
- E タイルで最大 58Gbps までトランシーバーの性能の評価。
- 疑似ランダム・バイナリー・シーケンス (PRBS) パターンの生成と検査。
- 差動出力電圧 (VOD)、プリエンファシスおよびイコライゼーション設定を動的に変更することで、トランシーバーの性能をチャネルに合わせて最適化。
- ジッター解析の実行。
表 1.注文情報
注文コード | 販売代理店の提供状況を確認 | Agilex™ 7 FPGA F シリーズのデバイス |
---|---|---|
DK-SI-AGF014EB | AGFB014R24B2E2V |
表 2.開発キットの内容と機能
付属品 | |
---|---|
ボード |

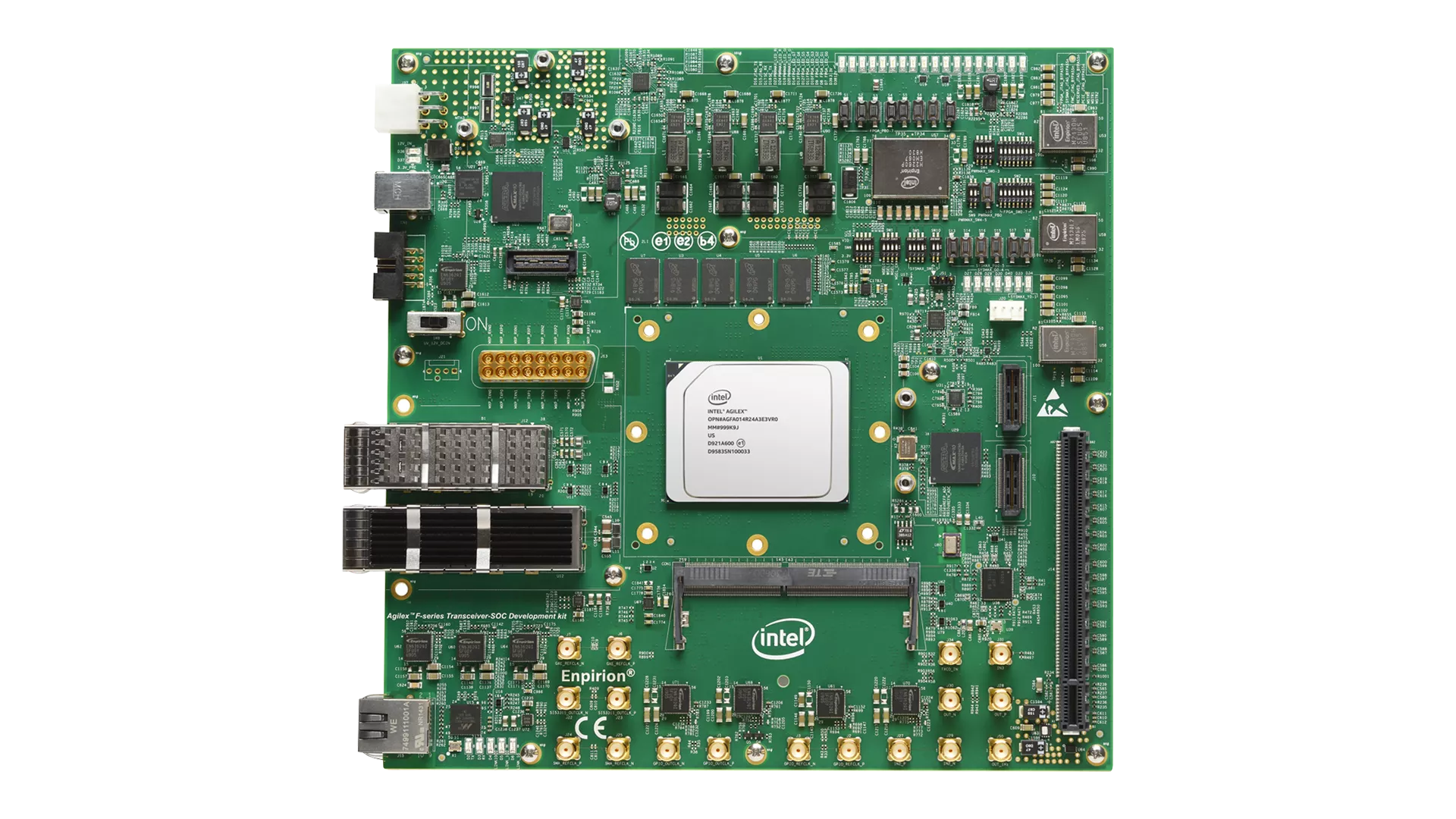

Agilex™ 7 FPGA F シリーズ、1400 KLE、2486A パッケージを実装した Agilex™ 7 FPGA F シリーズ・トランシーバー SoC 開発ボード。 |
デバイス |
AGFB014R24B2E2V |
フォームファクター |
卓上 |
機能とコネクター |
トランシーバー・インターフェイスには MXP、QSFP-DD、および QSFP28 が含まれます HPS ドーターカード用 IO48 インターフェイス
QSPI フラッシュ・ドーターカード AC アダプター電源ケーブル イーサネットおよび USB ケーブル |
DDR メモリー |
オンボード DDR4 メモリー (8GB) SODIMM インターフェイス - 8GB DDR4 SODIMM モジュール (同梱) |
(QSFP) ケージ |
2x QSFP-DD (Quad small-form-factor pluggable double density) ケージ。 QSFP28 (Quad Small Form-Factor Pluggable 28) |
HPS インターフェイス |
ETH、UART、SD カードソケット、eMMC、Mictor コネクターに対応。 HPS OOBE (Out of Box Experience) および NAND ドーターカード向け IO48 インターフェイス。 QSPI (Queued Serial Peripheral Interface) および SDMMC (Secure Digital and MultiMediaCard) フラッシュ・ドーターカード向けフラッシュスロット 1 インターフェイス (AS および SD/MMC コンフィグレーション・モード)。 QSPI および CFI NOR フラッシュ・ドーターカード向けフラッシュスロット 2 インターフェイス (AvST コンフィグレーション・モード)。 |
ケーブルおよびアダプター |
USB2.0 Type B ケーブル イーサネット・ケーブル 240W 電源アダプターおよび NA / EU / JP / UK コード ATX 電源変換ケーブル - 24 ピンから 6 ピン |
ソフトウェア |
DK-SI-AGF014EB 用
DK-SI-AGF014EA 用
DK-SI-AGF014E3ES 用
注: Quartus® Prime 開発ソフトウェアのダウンロードについては、インテル® FPGA ソフトウェアのインストールとライセンスを参照してください。 詳細については、インテル® SoC FPGA エンベデッド開発スイート (EDS) および Arm Development Studio を参照してください。 Arm DS のアクティベーションに関するステップバイステップの説明については、購入した開発キットに含まれる DCL レターを参照してください。 |
表 3.ドキュメント
デザインファイル | 内容の説明 |
---|---|
開発キットの設定および付属ソフトウェア (Quartus® Prime 開発ソフトウェアおよびインストール・パッケージ) の使用に関するドキュメント。 |
|
インストーラー・パッケージ DK-SI-AGF014EB (v24.3 以降) |
インストール・ファイルには次のものが含まれています。
まずデザインファイルをダウンロードして解凍し、次にボード・テスト・システムをインストールしてください。 注: インテル® Quartus® Prime 開発ソフトウェア v20.4 での構成時に JTAG サーバーのタイムアウトが発生する場合は、KDB をご覧ください。 |
ボード回路図 |
|
Agilex™ 7 FPGA F シリーズ GSRD (ゴールデン・システム・リファレンス・デザイン) | Rocketboards.org の Agilex™ 7 FPGA F シリーズ GSRD のページには、Agilex™ 7 FPGA F シリーズで HPS (ハード・プロセッサー・システム) を活用したハードウェアとソフトウェアのデザインを開始するための手順が記載されています。 |
注意:
ご購入の対象となる方は、製品開発者、ソフトウェア開発者、システム・インテグレーターの方々です。また、この製品が FCC 認定を受けていない開発キットであり、あくまで評価目的およびソフトウェア開発目的にのみ提供されることをご了承ください。再販は認められません。
