BIOS の HI BMC LAN 設定とは何ですか?

コンテンツタイプ: インストール & セットアップ   |   記事 ID: 000059567   |   最終改訂日: 2022/07/13
詳細 解決方法 追加情報

環境

インテル® 62X チップセットをベースとしたインテル® サーバー・ボードおよびシステム BMC ファームウェア 2.48.ce3e3bd2 以降

詳細

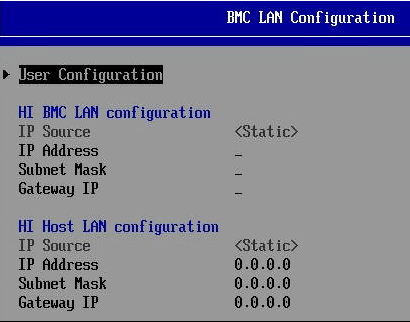

HI (ホスト・インターフェイス) BMC LAN 構成は、チップセットと BMC の間の内部チャネルを使用して、ホスト・オペレーティング・システムからインテル® サーバー・ボードで BMC にアクセスする代替方法を提供します。

example image

解決方法

HI BMC LAN チャネルを設定し、それを使用して BMC ウェブコンソールにアクセスするには:

  1. システムの電源をオンにします。
  2. F2 キーを押して BIOS 画面を表示します。
  3. サーバー管理 -> BMC LAN 構成への移動

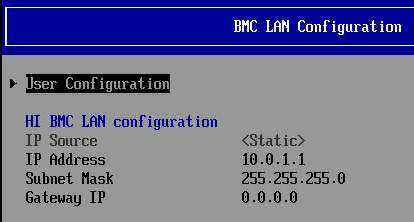

  4. 必要に応じて、HI BMC LAN 設定下の IP アドレスとサブネスト・マスクを設定します
    example image
  5. 変更を保存して再起動するには、F10 キーを押します。
  6. ホスト OS を起動します (この例では、Windows が使用されています)。
  7. ネットワーク接続またはネットワーク・アダプターの設定を開きます。
  8. リモート NDIS ベースのインターネット共有デバイスという名前のイーサネット デバイスをダブルクリックします。
  9. このデバイスの IP アドレスとサブネスト・マスクを設定します。
    example image

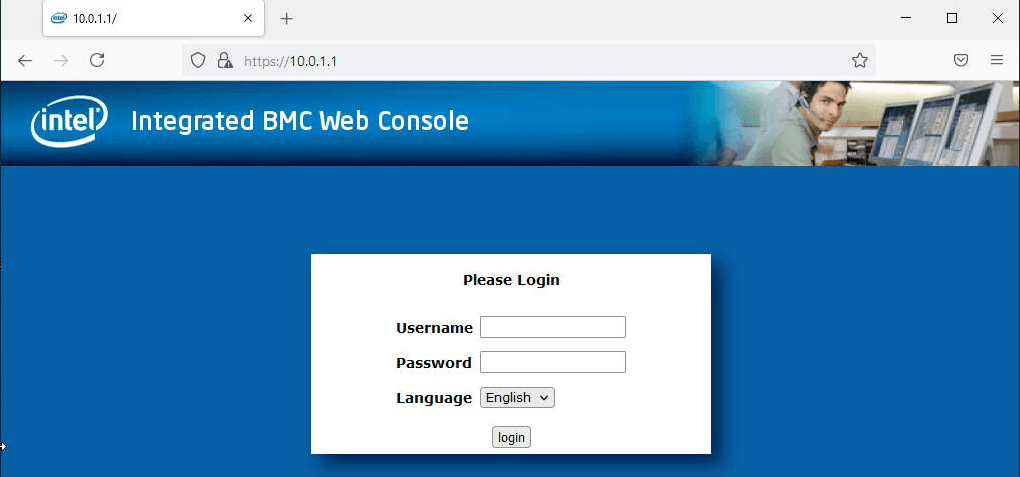

  10. ウェブブラウザーから URL https://10.0.1.1 (ステップ 4 で構成された IP アドレス) を開いて、上記に構成された HI BMC LAN インターフェイスを使用して BMC ウェブコンソールにアクセスできるようになりました。
    example image

追加情報

HI BMC LAN チャネルは、インテル® サーバー・ボードの PCH と BMC の間の内部チャネルです。これにより、KCS (キーボード・コントローラー・スタイル) チャネルに比べてセキュリティーが強化されます。
