インテル® サーバー・ボード S2600STBR にメモリーを適切に挿入する方法

メモリー DIMM を 64GB (16GB x 4、または 8 x 8GB) に取り付けるためにメモリースロットにどのように分配するかについての情報。

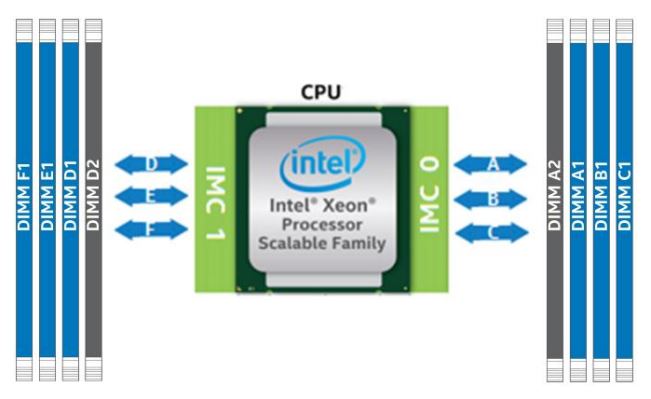

インテル® Xeon®・スケーラブル・プロセッサー・ファミリー内のプロセッサーには、それぞれ 3 つのメモリーチャネルをサポートする 2 つの統合メモリー・コントローラー (IMC) が含まれています。

インストールされている各プロセッサーの DIMM 装着ガイドラインに従ってください。

インストールされている各プロセッサーには、一致する DIMM 構成が必要です。

• 1 DIMM ~ 3 DIMM 構成 – DIMM スロット 1 (青いスロット) のチャネル A ~ C に DIMM を装着する必要があります。
• 4 個の DIMM 構成 - DIMM スロット 1 (青いスロット) のチャネル A、B、D、E に DIMM スロットを装着する必要があります。
• 5 DIMM 構成 – 推奨されていません。これは最適な性能よりも少ない高い評価を得る高評価の構成です。
• 6 個の DIMM 構成 - すべてのチャネルの DIMM スロット 1 (青いスロット) に DIMM を装着する必要があります。
• 7 DIMM 構成 – 推奨されていません。これは最適な性能よりも少ない高い評価を得る高評価の構成です。
• 8 個の DIMM 構成 - すべての DIMM スロットに DIMM が実装されます。

これらのルールは、インテル® サーバー・ボード S2600ST ファミリーのテクニカル・プロダクト・スペシフィケーションの DIMM 装着ガイドライン の「テクニカル・プロダクト・スペシフィケーション」というタイトルの PDF で入手できます。
