インテル®サーバーボード S1200SP と r (リフレッシュ) ファミリーの比較

ドキュメント

製品の比較

000023589

2020/05/07

ボードファミリーインテル®サーバー・ボード S1200SP ファミリーインテル®サーバー・ボード S1200SP R (リフレッシュ) ファミリー
互換性のあるプロセッサーインテル® Xeon®プロセッサー E3-1200 v5 ファミリー
インテル® Xeon®プロセッサー E3-1200 v6 ファミリー (デフォルトでは対応していません。 BIOS 02.01.0049 以降が必要)
インテル® Xeon®プロセッサー E3-1200 v5 ファミリー
インテル® Xeon®プロセッサー E3-1200 v6 ファミリー
ボード SKU のガイダンスインテル®サーバーボード S1200SPL-MM # 944682
インテル®サーバーボード S1200SPS-MM # 944683
インテル®サーバーボード S1200SPO-MM # 944684
インテル®サーバーボード S1200SPLR-MM # 951869
インテル®サーバーボード S1200SPSR-MM # 951870
インテル®サーバーボード S1200SPOR-MM # 951871
インテル®サーバー・システム・ SKU のガイダンスインテル®サーバー・システム R1304SPOSHBN – MM # 944471
インテル®サーバー・システム R1304SPOSHOR – MM # 944476
インテル®サーバー・システム R1208SPOSHOR – MM # 944477
インテル®サーバー・システム R1304SPOSHBNR – MM # 951872
インテル®サーバー・システム R1304SPOSHORR – MM # 951873
インテル®サーバー・システム R1208SPOSHORR – MM # 951874
エントリー・サーバー・ブロック
SMB ブロック
SGX ブロック
インテル®サーバー・システム LR1304SPCFG1 – MM # 953555
インテル®サーバー・システム LSVRP4304ES6XX1 – MM # 951054
SGX ブロック-N/A
インテル®サーバー・システム LR1304SPCFG1R – MM # 957505
インテル®サーバー・システム LSVRP4304ES6XXR – MM # 957507
インテル®サーバー・システム LR1304SPCFSGX1 – MM # 953556
ボード BIOS の要件に対応
インテル® Xeon®プロセッサー E3-1200 v6 ファミリー
BIOS バージョン02.01.0049 またはそれ以降が必要です。

手順:
  1. 最新の本番 bios ファームウェア・バージョン と Bridge bios バージョン (03.01.2032) をダウンロードします。
  2. インテル® Xeon®プロセッサー E3-1200 v5 CPU をインストールします。
  3. Bridge BIOS バージョンの更新 (03.01.2032)
  4. 最新の本番 BIOS ファームウェア・バージョンに更新します。
  5. インテル® Xeon®プロセッサー E3-1200 v6 CPU をインストールします。
  6. 最新の本番 BIOS ファームウェア・バージョンに更新し直します。
メモ最新バージョンから2032/1029/2028/0026 またはそれ以上にダウングレードすることはサポートされていません。
ボードの最小 BIOS バージョン-02.01.0049
メモ最新の本番 BIOS にアップデートする必要があります。
製品の変更通知PCN # 115096 – 02これらの製品を交換用製品として使用します。
詳細なインテル®サーバー・ボード S1200SP
インテル®サーバー・システム・ファミリーの比較
ARK
ボード
システム

よくある質問

詳細 については、またはトピックをクリックしてください。

インテル® Xeon®プロセッサー E3-1200 v6 ファミリーを、インテル®サーバー・ボード S1200SP ファミリーおよびインテル®サーバー・システムの非 R リビジョンで使用できますか?

はい。ハードウェアは互換性がありますが、インテル® Xeon®プロセッサー E3-1200 v6 を搭載した intel®サーバーボードには、最低でも BIOS バージョン02.01.0049 が搭載されていなければなりません。起動後、CPU を正常に動作させるには、本番 BIOS にアップグレードする必要があります。また、新しい機能が使用可能になります。

手順

  1. BIOS バージョン02.01.0049 をダウンロードします。
  2. インテル® Xeon®プロセッサー E3-1200 v5 CPU をインストールします。
  3. BIOS バージョン02.01.0049 を更新します。
  4. インテル® Xeon®プロセッサー E3-1200 v6 CPU をインストールします。
  5. 製品 BIOS をアップデートします。
インテル® Xeon®プロセッサー E3 1200 v6 ファミリーを使用するために更新ボードを必要としない場合、インテルは、インテル®サーバー・ボード S1200SP ファミリーとインテル®サーバー・システムの新しい R (リフレッシュ) リビジョンを起動したのはなぜですか?

ボードのリビジョンが変更された主な理由は、工場で BIOS 02.01.0049 が取り付けられているボードを特定することです。このボードは、インテル® Xeon®プロセッサー E3-1200 v6 * を使用して起動できるので、お客様は直ちに、R サフィックスを持っています。

インテル® HD グラフィックスを内蔵したプロセッサーを使用できますか?

ビデオを内蔵したプロセッサーは、インテル®サーバー・ボード S1200SPLおよび/または S1200SPLRのみサポートされています。インテル® Server ボード S1200SP ファミリーのプロセッサーの互換性を参照してください

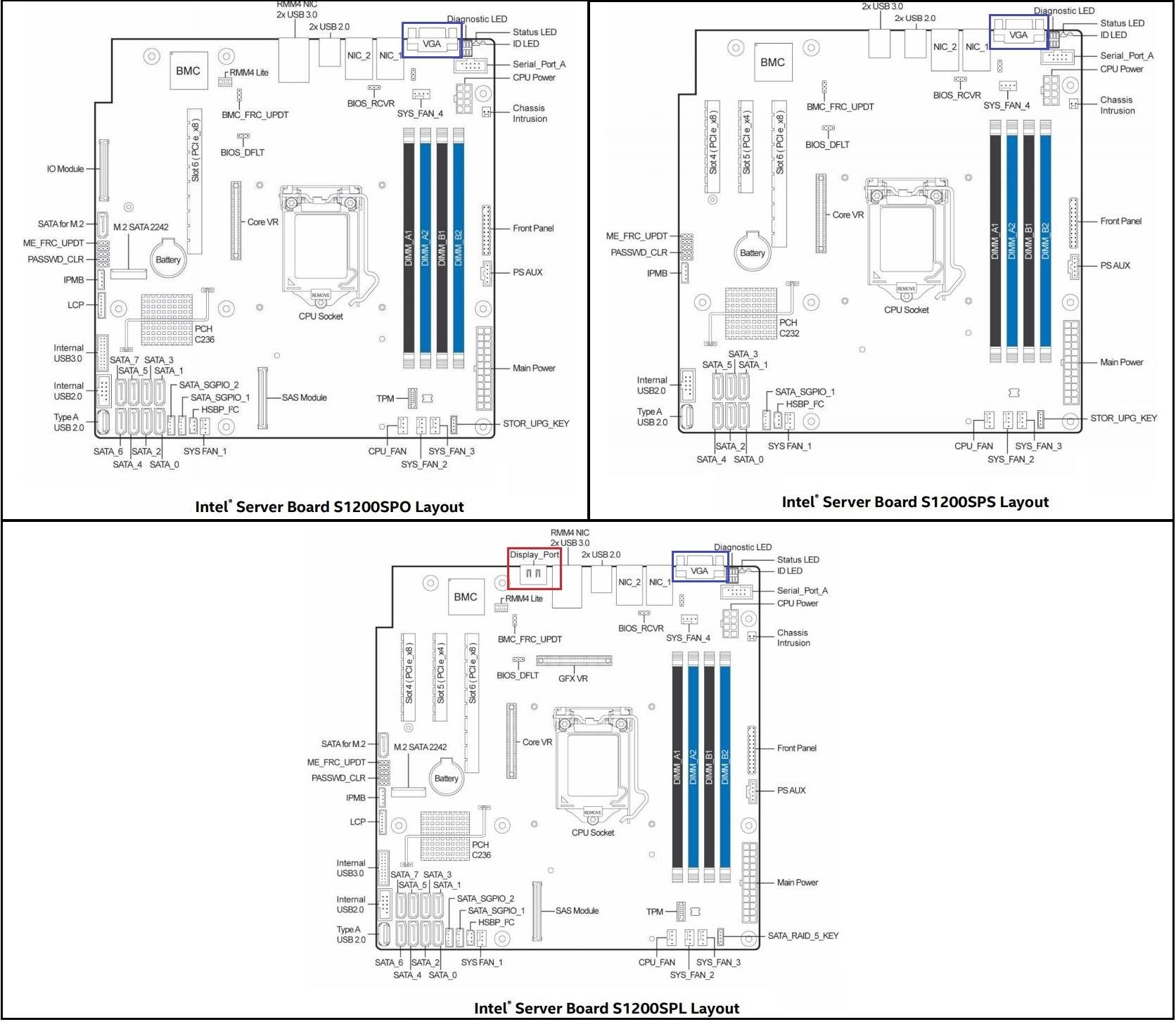

Display port
インテル® Server ボード S1200SPL/R にのみ表示されるDisplayPortは、プロセッサー・グラフィックスに使用されるものであることに注意してください。
