Stratix® V GX 100G 開発キット

100G 開発キット、Stratix® V GX エディションは、次を実現して 100G 開発の徹底的な評価を可能にします。

• 光モジュールを介して 10G/40G および 100G ライン・インターフェイスをサポートします。
• 6x32 ビット DDR3 と 1x36 ビットおよび 1x18 ビット QDRII BL2 メモリーバンクを介した外部メモリー・インターフェイスを必要とするアプリケーションをサポートします。
• 2 組の FCI AirMax コネクターによるシステムサイド・インターフェイスを使用
• ライン側 (光モジュール) からシステムサイド (AirMax コネクター) までのデータパス解析を完了します。
• トランシーバーのパフォーマンスを最大 12.50Gbps まで評価します。
• 物理媒体接続部 (PMA) の 10G/40G/100G イーサネット、Interlaken、CEI-6G/11G などの主要な規格への準拠を検証します。
• SFP、SFP+、QSFP、CFP などの光モジュールの相互接続性を確認します。

注意：

ご購入の対象となる方は、製品開発者、ソフトウェア開発者、システム・インテグレーターの方々です。また、この製品が FCC 認定を受けていない開発キットであり、あくまで評価目的およびソフトウェア開発目的にのみ提供されることをご了承ください。再販は認められません。

開発キットの内容

100G 開発キット、Stratix® V GX エディションには次の機能があります。

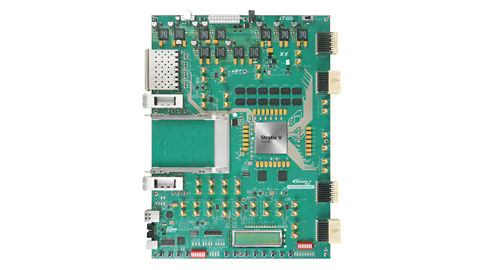

• Stratix® V GX 開発ボード
• 注目のデバイス: 5SGXEA7N2F45C2N

• EPM2210F324C3N、インテル® MAX® II 324-pin CPLD


• FPGA コンフィグレーション
• ファースト・パッシブ・パラレル (FPP) コンフィグレーション

• 2 個のコンフィグレーション画像向け 1Gb フラッシュストレージ (ファクトリーおよびユーザー)

• インテル® Quartus® Prime プログラマー、Nios® II ソフトウェアおよびシステム・コンソールとの使用向けオンボード USB-Blaster™ II ケーブル

• 外部 USB-Blaster ケーブル用 JTAG ヘッダー


• メモリー
• 12 個の 2Gb DDR3 SDRAM

• 2 個の 72Mb QDR II SRAM


• 汎用ユーザー入力 / 出力
• 4 個のユーザー用プッシュボタン

• 2 個の DIP スイッチ

• 8 個のユーザーLED

• 2 ライン・キャラクター LCD

• 10 個のコンフィグレーション・ステータス LED


• コンポーネントとインターフェイス
• 10/100/1000 イーサネット PHY および RJ-45 ジャック
• 48 個のトランシーバー・チャネル

• SMA インターフェイス向け 2個のチャネル

• SFP+ インターフェイス向け 4 個のチャネル

• QSFP インターフェイス向け 8 個のチャネル

• CFP インターフェイス向け 10 個のチャネル

• Interlaken インターフェイス向け 24 個のチャネル

• 温度測定回路
• ダイ温度


• 電源
• 19V DC 入力

• DC 電源入力用 2.5mm バレル・ジャック

• オン / オフ・電源スライドスイッチ

• オンボード電源測定回路


• インテル® Quartus® Prime 開発ソフトウェア、開発キット・エディション (DKE)
• インテル® Quartus® Prime 開発ソフトウェアのフル・バージョンを 1 年間使用するためのライセンス
