インテル® Stratix® 10 MX FPGA 開発キット

インテル® Stratix® 10 MX FPGA 開発キットは、インテル® Stratix® 10 MX FPGA の性能と機能をデザインニーズに合わせて利用するために必要なすべてのハードウェアとソフトウェアを含む、包括的なデザイン環境を提供します。インテル® Stratix® 10 MX FPGA の概要ページから、メリットとテクノロジーについての詳細をご覧ください。

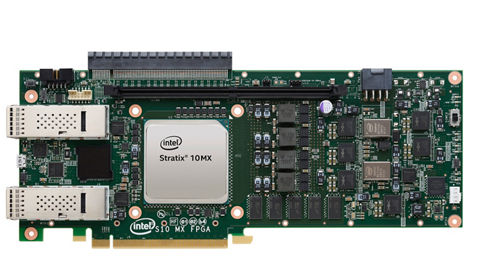

インテル® Stratix® 10 MX FPGA 開発キット

この開発キットは、次の用途に使用できます。

  • PCI-SIG* 準拠の開発ボードを使用した PCI Express* (PCIe) 3.0 デザインの開発およびテスト。
  • 広帯域メモリー (HBM) とDDR4 (DIMM、HiLo、コンポーネント) を用いてメモリー・サブシステムを開発してテスト。

表 1.注文情報

注文コード ディストリビューターを探す インテル® Stratix® 10 デバイス 注文情報
DK-DEV-1SMX-H-A インテル® ソリューション・マーケットプレース 1SM21BHU2F53E1VG (8GB HBM2) インテル® Quartus® Prime 開発ソフトウェア・プロ・エディションの 1 年間のライセンスが含まれます。
DK-DEV-1SMC-H-A インテル® ソリューション・マーケットプレース 1SM21CHU1F53E1VG (16GB HBM2) インテル® Quartus® Prime 開発ソフトウェア・プロ・エディションの 1 年間のライセンスが含まれます。
すべてを表示 表示件数を減らす

注意：

ご購入の対象となる方は、製品開発者、ソフトウェア開発者、システム・インテグレーターの方々です。また、この製品が FCC 認定を受けていない開発キットであり、あくまで評価目的およびソフトウェア開発目的にのみ提供されることをご了承ください。再販は認められません。

表2.開発キットの内容

ハードウェア

ソフトウェア1
  • インテル® Stratix® 10 MX FPGA 搭載版インテル® Stratix® 10 MX FPGA 開発ボード
  • オンボード DDR4 (8GB)
  • 1 つの DDR4 DIMM ドーターカード
  • 2 つの QSFP28 (quad small-form-factor pluggable) ケージ
  • PCIe Gen3 x16 (ルートポートとエンドポート)
  • AC アダプターと USB ケーブル
  • デザイン例
  • ボード・アップデート・ポータル・デザイン
  • ボード・テスト・システム (BTS) デザイン
  • ドキュメント
  • インテル® Stratix® 10 MX FPGA 開発キットのユーザーガイド
  • ボード・デザイン・ファイル
  • インテル® Quartus® Prime 開発ソフトウェア・プロ・エディション (必須)2
すべてを表示 表示件数を減らす

注:

1 インテル® Stratix® 10 MX FPGA 開発キットのインストーラーをダウンロードして展開します。ボード・テスト・システムをインストールします。

2 インテル® Quartus® Prime 開発ソフトウェア・プロ・エディションの 1 年間のライセンスは、キットの購入時に入手できます。ライセンスのアクティベーション手順と FAQ。

表3.インテル® Stratix® 10 MX FPGA のダウンロード可能なコンテンツ

ファイル

詳細

インテル® Stratix® 10 MX FPGA インストーラー・パッケージ

ES (18.0)

プロダクション 8GB (18.1.1 以降)

プロダクション 16 GB (18.1.2 以降)

インストール・ファイルには次のものが含まれています。

  • ボード・デザイン・ファイル:
  • 回路図、Gerber、BOM など
  • ボード・テスト・システム (BTS)
  • Golden Top デザイン
  • ドキュメント:
  • ユーザーガイド、クイック・スタート・ガイドなど
  • 注: BTS の使用にはインテル® Quartus® Prime 開発ソフトウェア v18.0 以降をインストールする必要があります。最新ソフトウェアの入手方法については、インテルの販売代理店までお問い合わせください。

クイック・スタート・ガイド

リンク

開発キットの使い方とその機能を要約したマニュアル。

ユーザーガイド

リンク

開発キットの設定および付属ソフトウェア (インテル® Quartus® およびインストーラー・パッケージ) の使用に関するドキュメント

ボード回路図

インテル® Stratix® 10 MX FPGA 開発キットの電源ツリー

リンク

最新のボード回路図

回路図は開発キットの各バージョンと同じです
すべてを表示 表示件数を減らす
