インテル® Stratix® 10 GX シグナル・インテグリティー開発キット

インテル® Stratix® 10 GX シグナル・インテグリティー開発キットは、インテル® Stratix® 10 GX FPGA の性能と機能をデザインニーズに合わせて利用するために必要なすべてのハードウェアとソフトウェアを含む、完全なデザイン環境を提供します。

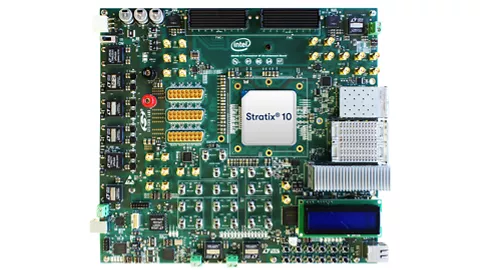

インテル® Stratix® 10 GX シグナル・インテグリティー開発キット

この開発キットは、次の用途に使用できます。

  • トランシーバー・チャネルのパフォーマンスを評価
  • 使いやすい GUI を介した疑似ランダム・バイナリー・シーケンス (PRBS) パターンの生成と検証
  • チャネルの差動出力電圧 (VOD)、プリエンファシス、およびイコライゼーションを動的に変更することで、性能をチャネルに合わせて最適化

表 1.注文情報

注文コード

価格

注文情報

DK-SI-1SGX-L-A

8,500 米ドル

今すぐ購入 ›

この開発キットには、1SG280LU2F50E2VG デバイスと、インテル® Quartus® Prime 開発ソフトウェア・プロ・エディションの 1 年間のライセンスが含まれています。

DK-SI-1SGX-H-A

11,000 米ドル

今すぐ購入 ›

この開発キットには、1SG280HU1F50E2VG デバイスとインテル® Quartus® Prime 開発ソフトウェア・プロ・エディションの 1 年間のライセンスが含まれています。

注意:

ご購入の対象となる方は、製品開発者、ソフトウェア開発者、システム・インテグレーターの皆様です。また、この製品が FCC 認定を受けていない開発キットであり、あくまで評価目的およびソフトウェア開発目的にのみ提供されることをご了承ください。再販は認められません。

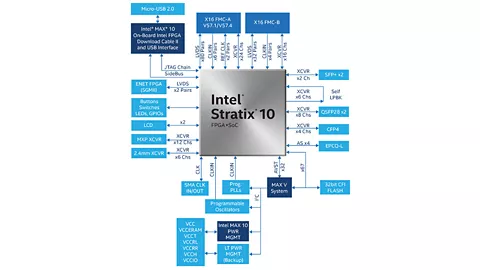

表2.開発キットの内容

ハードウェア

ソフトウェア1

  • インテル® Stratix® 10 GX シグナル・インテグリティー開発ボード (インテル® Stratix® 10 GX FPGA 搭載)
  • 2.4mm SMA コネクターに配線された 6 つの全二重トランシーバー・チャネル
  • FMC+ A コネクターに接続された 24 個の全二重トランシーバー・チャネル
  • FMC+ B コネクターに接続された 16 個の全二重トランシーバー・チャネル
  • CFP4 光インターフェイスに接続された 4 つの全二重トランシーバー・チャネル
  • 各 QSFP+ 0 および QSFP+ 1 光インターフェイスに接続された 4 個の全二重トランシーバー・チャネル
  • SFP+ 0 および SFP+ 1 光インターフェイス双方に接続されたシングル・トランシーバー・チャネル
  • 各 MXP 0、MXP 1、MXP 2 高密度コネクターに接続された 4 個の全二重トランシーバー・チャネル
  • AC アダプター電源および
  • 24 ピンから 6 ピンの電源アダプターケーブル
  • FMC+ ループバック・ドーターカード
  • イーサネット・ケーブル
  • デザイン例
  • ボード・アップデート・ポータル・デザイン
  • ボード・テスト・システム (BTS) デザイン
  • ドキュメント
  • インテル® Stratix® 10 GX シグナル・インテグリティー開発キットのユーザー・ガイド
  • ボード・デザイン・ファイル
  • 開発ソフトウェア2
  • インテル® Quartus® Prime 開発ソフトウェア・プロ・エディション (必須)

注:

1まずインテル® Stratix® 10 GX シグナル・インテグリティー開発キットのインストーラーをダウンロードして解凍します。ボード・テスト・システムをインストールします。

2インテル® Quartus® Prime 開発ソフトウェア・プロ・エディションの 1 年間のライセンスは、キット購入時に入手できます。ライセンスのアクティベーション手順FAQ

表3.インテル® Stratix® 10 GX シグナル・インテグリティーのダウンロード可能なコンテンツ

ファイル

詳細

インテル® Stratix® 10 GX SI L タイル・パッケージ

ES (17.1)

製品版 (18.0 以降)

インテル® Stratix® 10 GX SI H タイル・パッケージ

ES (17.1)

製品版 (18.1 以降)

1 つのインストール・ファイル (ES シリコンを使用した開発キット用) には次のものが含まれています。

  • ボード・デザイン・ファイル:
  • 回路図、Gerber、BOM
  • ボード・テスト・システム (BTS)
  • ボード・アップデート・ポータル・デザイン
  • Golden Top デザイン
  • ドキュメント:
  • ユーザーガイド、クイック・スタート・ガイドなど
  • 注: BTS の使用にはインテル® Quartus® Prime 開発ソフトウェア v17.1 以降をインストールする必要があります。最新ソフトウェアの入手方法については、インテルの販売担当者までお問い合わせください。

クイック・スタート・ガイド

開発キットの使い方とその機能を要約したマニュアル。

ユーザーガイド

開発キットの設定および付属ソフトウェアの使用に関するドキュメント

ボード回路図

インテル® Stratix® 10 GX シグナル・インテグリティー開発キットの電源ツリー

ES

実稼動

ES ボード回路図は L タイルおよび H タイルと同じです

製品ボード回路図は L タイルおよび H タイルと同じです
