Cyclone® V GT FPGA 開発キット
Cyclone® V GT FPGA 開発キットは、Cyclone® V GT FPGA または Cyclone® V GX FPGA アプリケーションのプロトタイピングに使用できます。低コストかつ低消費電力の FPGA システム・レベル・デザインを素早く開発するためのシンプルな開発環境を提供します。
表2.開発キットの内容と機能
| 含まれるもの | |
|---|---|

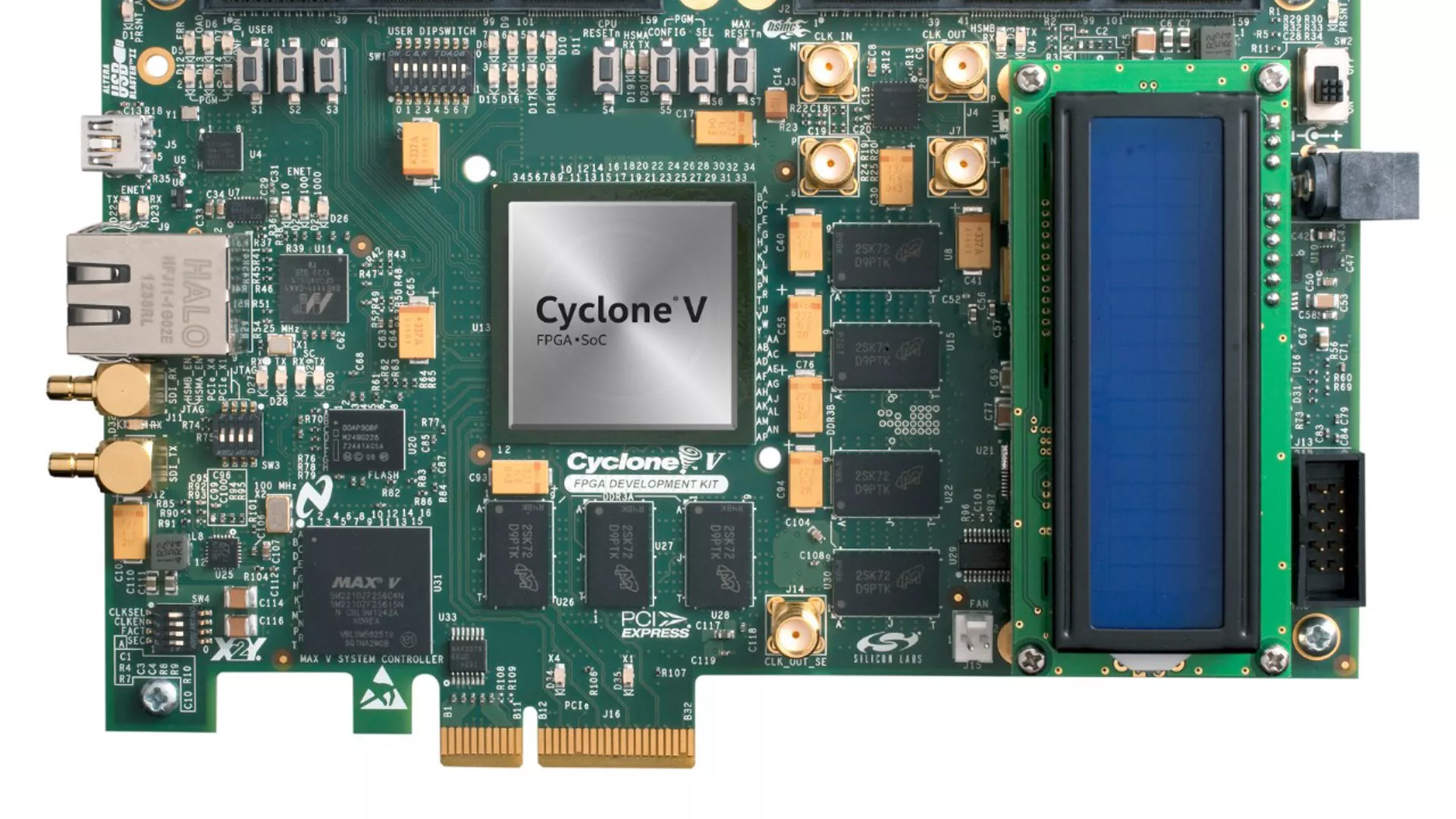

| デバイス | Cyclone® V GT FPGA 開発ボード搭載デバイス
|
| フォームファクター | PCIe カード標準サイズ (4.376" x 6.600") |
| 機能とコネクター |
PCIe x 4 エッジ・コネクター |
| ギガビット・イーサネット (GbE) | |
| 1 個の SMA クロック出力 | |
| 2 枚の汎用高速メザニン・カード (HSMC) コネクター (それぞれ 4 本の高速シリアル・トランシーバ・チャネルを装備)。 | |
1 個のシリアル・デジタル・インターフェイス (SDI) チャネル — RX / TX 各 1 個の SMB
|
|
| メモリー |
|
| ケーブルおよびアダプター | ノートブック PC の DC 入力 14 – 20V アダプター、PCIe エッジコネクター |
| ソフトウェア | Quartus® Prime 開発ソフトウェア・プロ・エディションの 1 年間の無料ライセンスが、キットの購入時に含まれています。詳細については、インテル® FPGA ソフトウェアのインストールとライセンスを参照してください。 |
表3.ドキュメント
| デザインファイル | コンテンツの説明 |
|---|---|
| キットのインストール (zip) v22.1std › (Windows) |
インストール・ファイルには次のものが含まれています。
|
| キットのインストール (zip) v13.0 › (Linux) |
|
| Cyclone® V GT FPGA 開発キットのユーザーガイド (PDF) › |
Cyclone® V GT FPGA 開発ボードのセットアップおよび付属ソフトウェアの使用に関する情報。 |
| Cyclone® V GT FPGA 開発ボードのリファレンス・マニュアル (PDF) › | ボード・コンポーネントとインターフェイスに関する詳細情報。 |
その他のリソース
Design Store
Altera® FPGA デザイン例では、デザインの一般的な課題に有効なソリューションを提供します。Altera® FPGA 向けデザインストアおよび RocketBoards.org にアクセスして、詳細をご確認ください。
