インテル® Cyclone® 10 LP FPGA 評価キット

開発者とメーカーは、低消費電力のプログラマブル・ゲート・アレイの柔軟性を体感できます。 インテル® Cyclone® 10 LP 評価キットは、インテル® Cyclone® 10 LP FPGA テクノロジーおよびインテル® Enpirion® レギュレーターを評価するための使いやすいプラットフォームを提供します。

インテル® Cyclone® 10 LP FPGA 評価キット

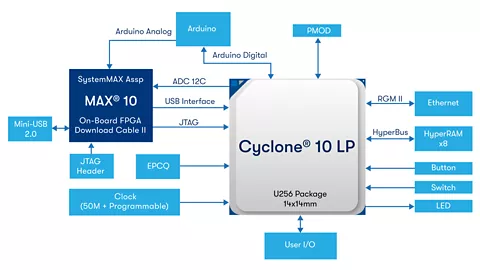

インテル® Cyclone® 10 LP FPGA 評価ボード - ダイアグラム

この評価ボードでは、次のことが行えます。

  • インテル® Cyclone® 10 LP FPGA デバイス向けのデザイン開発
  • Arduino UNO R3 シールド、PMOD、GPIO またはイーサネット・コネクターを使用した機能またはデバイスへのブリッジ
  • インテル® Cyclone® 10 LP FPGA の主要電源の測定
  • キットの PCB 回路図 & デザインファイルを再利用した迅速な設計

FPGA 開発者、ソフトウェア開発者、メーカー、経験豊富な IoT 開発者、コーディング未経験の方、また、FPGA に興味があるという方も、インテル® Cyclone® 10 LP FPGA キットで有意義で楽しい体験をしてください。

インテル® Cyclone® 10 LP FPGA 評価キットの注文コードと価格情報

注文コード 価格 注文情報
EK-10CL025U256

$99.95

今すぐ購入 ›

eStore からオンラインでご注文いただくか、インテル® FPGA 販売代理店にお問い合わせください。

注意:

ご購入の対象となる方は、製品開発者、ソフトウェア開発者、システム・インテグレーターの皆様です。また、この製品が FCC 認定を受けていない開発キットであり、あくまで評価目的およびソフトウェア開発目的にのみ提供されることをご了承ください。再販は認められません。

評価キットの内容

  • インテル® Cyclone® 10 LP FPGA
  • P/N: 10CL025YU256I7G (25K LE)
  • インテル® MAX® 10 FPGA、事前プログラム済みの System Manager ASSP 機能 (ユーザーによる再プログラム不可)
  • オンボード USB Blaster
  • SystemMAX コントローラー
  • プログラマブル・クロックの調整
  • インテル® Cyclone® 10 LP FPGA の電源レールの電流測定
  • Arduino アナログ入力とでデジタル信号へ
  • P/N: 10M08SAU169C8G
  • 8K LE、シングル電源、9 入力チャンネルの ADC x 1
  • インダクター内蔵インテル® Enpirion® 負荷ポイント同期式バック・レギュレーター:
  • EN5339QI、3A
  • EN5329QI、2A
  • EP5358LUI、600mA 2 ピース
  • HyperRAM*
  • 128Mbit 8 ビット幅 HyperRAM メモリー
  • わずか 400 LE と12 個の I/O で 100MB のスループット
  • 評価用にオープン・コア・ライセンスを提供
  • Synaptic Labs の HyperBus メモリー・コントローラー IP
  • 10 / 100 / 1000Mbps イーサネット
  • インテル® XWAY PHY11G PEF7071
  • インテル® Cyclone® 10 LP FPGA の RGMII インターフェイス (MACとして)、
  • インテル® Quartus® Prime 開発ソフトウェア・バージョン 17.1 以降に対応したトリプル・スピード・イーサネット MAC
  • 管理インターフェイスとしての MDC / MDIO
  • イーサネット・ケーブル用 RJ-45
  • 12 ピン Digilent Pmod* 互換コネクター
  • Pmod* 互換拡張カードを参照
  • Arduino インターフェイス
  • Arduino UNO R3 に対応
  • この Arduino インターフェイス上で Arduino シールドを使用可能
  • ユーザー GPIO
  • 36 個の GPIO 信号を 100mil ヘッダーに出力する 2 x 20 拡張 GPIO ヘッダー
  • 3.3 VCCIO 対応シングルエンド
  • LED
  • 電源 LED (青) x 1
  • コンフィグレーション LED (黄) x 1
  • ユーザー LED (緑) x 4
  • プッシュボタン
  • FPGA リコンフィグレーション・プッシュボタン x 1
  • FPGA リセット・プッシュボタン x 1
  • ユーザー・プッシュボタン x 4
  • 4 ビット DIP スイッチ
  • 1 ビット仮想 JTAG バイパス
  • 3 ビットユーザー DIP スイッチ
  • コンフィグレーション
  • オンボード USB Blaster II プログラミング
  • 外部 2 x 5 JTAG ヘッダー
  • オンボードフラッシュ (EPCQ64) による AS x 1 コンフィグレーション
  • 動作周波数
  • インテル® Cyclone® 10 LP FPGA とインテル® MAX® 10 FPGA への 50MHz 固定クロック
  • インテル® Cyclone® 10 LP FPGA への 125MHz イーサネット・クロック (プログラマブル)
  • インテル® Cyclone® 10 LP FPGA への 50MHz HyperRAM クロック (プログラマブル)
  • インテル® Cyclone® 10 LP FPGA へのプログラマブル・クロック
  • 電源
  • USB 電源またはアダプター電源
  • USB ポート (オンボード USB Blaster II Mini-B コネクターと共有)
  • AC-DC (5V) アダプター (別売り)
  • インテル® Cyclone® 10 LP FPGA 電力測定機能
  • インテル® Cyclone® 10 LP FPGA の指定された電源レールの電流を測定する、インテル® MAX® 10 FPGA ADC
  • インテル® Cyclone® 10 LP FPGA の他の電源レールの電圧と電流は手動で測定

デザイン例

インテル® Cyclone® 10 LP FPGA 評価キット用の複数のデザイン例とリファレンス・デザインを Design Store からダウンロードできます。インテル® Cyclone® 10 LP デザインのすべてのリストについては、インテル® FPGA Design Store にアクセスしてください。

ドキュメント 詳細 バージョン
ユーザーガイド インテル® Cyclone® 10 LP FPGA 評価キットのハードウェアとボードの立ち上げ、および付属ソフトウェアの使用方法に関する情報。
回路図 PCB 回路図。PCB のリビジョンを確認する方法については、ユーザーガイドを参照してください。 B
キットの配布資料 (zip) インテル® Quartus® Prime 開発ソフトウェア 17.0 向けのユーザーマニュアル、部品表、レイアウト、PCB、回路図、ボード・テスト・システム、初期デザインが含まれます A
