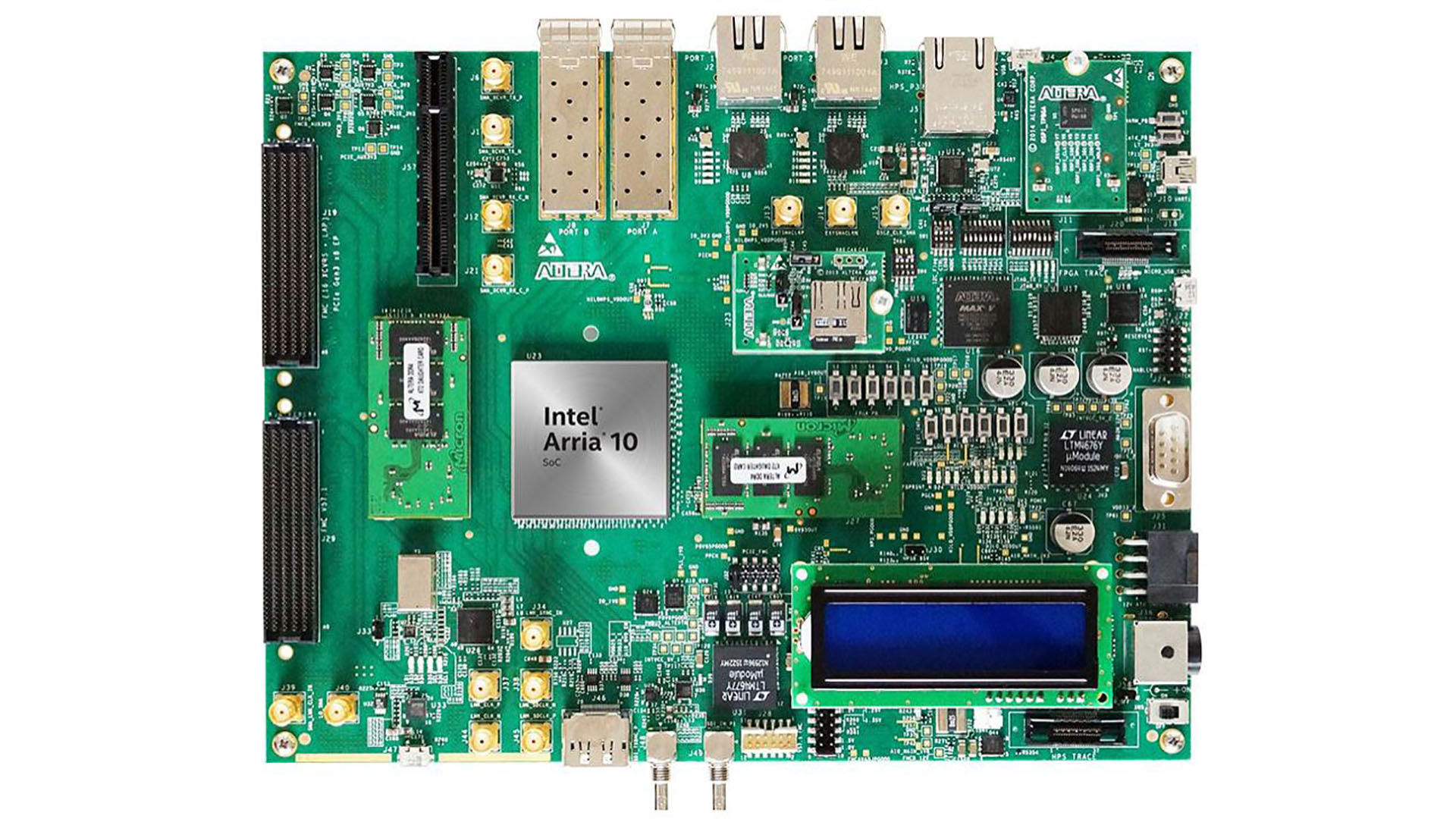

インテル® Arria® 10 SoC 開発キット

インテル® Arria® 10 SoC 開発キットは、Arm* Development Studio (DS) for Intel® SoC FPGA プロセッサー搭載の カスタム SoC デザインを素早く簡単に開発するための手法を提供します。設計生産性は、インテル® Arria® 10 SoC アーキテクチャーの開発指針の 1 つです。インテル® Arria® 10 SoC は、前世代の SoC との完全なソフトウェアの互換性、Arm* DS for Intel® SoC FPGA のソフトウェアおよびツールの広範なエコシステム、改善された FPGA および デジタル信号処理 (DSP) ハードウェア・デザイン・フローを提供します。

インテル® Arria® 10 SoC 開発キット

インテル® Arria® 10 SoC は、次のようなミッドレンジ・アプリケーション向けの性能と消費電力の要件を満たすように設計されています。

  • ワイヤレス・インフラストラクチャー装置 (リモート無線ユニット、モバイル・バックホールなど)**
  • コンピューティングおよびストレージ装置 (フラッシュキャッシュ、クラウド・コンピューティング、アクセラレーションなど)**
  • 放送スタジオおよび配信機器 (業務用オーディオ / ビデオ (A/V)、ビデオ会議装置など)**
  • 防衛用の誘導システム、制御、インテリジェンス機器**
  • ワイヤーライン 100G ラインカード、ブリッジ / アグリゲーション、40G GPON**
  • テストおよび計測機器**
  • 医用画像診断装置**
  • PCI Express* (PCIe*) Gen3 x 8 レーン (エンドポイントまたはルートポート)**

**各種 I/O およびインターフェイス規格に対応した特定用途向けドーターカードが別途用意されています

この開発キットでは、次のことが行えます。

  • インテル® Arria® 10 SoC デバイスの機能とパフォーマンスを評価する
  • ハードウェアおよびソフトウェア・デザインの開発を開始する
  • ターゲット・リファレンス・デザイン、OS / BSP、ツール用のプラットフォームとして使用する

表 1.注文情報

注文コード ディストリビューターを探す 注文情報
DK-SOC-10AS066S-D

インテル® ソリューション・マーケットプレース

 この開発キットには、10AS066N3F40E2SG デバイスとインテル® Quartus® Prime 開発ソフトウェアの 1 年間のライセンスが付属しています。
すべてを表示 表示件数を減らす

表2.開発キットに含まれるコンテンツ

ハードウェア ソフトウェア2
  • インテル® Arria® 10 10AS066N3F40E2SG1 SoC
  • ハード・プロセッサー・システム (HPS) または FPGA プログラミング向けのエンベデッド・インテル® FPGA ダウンロード・ケーブル II
  • PCI Express (PCIe) Gen3 x 8、デュアル FPGA メザニンカード (FMC) 拡張ヘッダー
  • 2 個の 10/100/1000 SGMII イーサネット・ポート、1 個の 10 / 100 / 1000 RGMII イーサネット・ポート、および 2 個の 10GbE small-form-factor pluggable (SFP) ケージ
  • 1 個の FMC ループバック・カード
  • USB On-The-Go (USB OTG) ポート
  • 1GB DDR4 HPS HILO メモリーカード
  • NAND、Quad シリアル・ペリフェラル・インターフェイス (SPI)、および SD / MICRO ブート・フラッシュカード
  • 2GB DDR4 HILO メモリーカード
  • ディスプレイ・ポートおよびシリアル・デジタル・インターフェイス (SDI) ポート
  • ゴールデン・システム・リファレンス・デザイン
  • ボード・アップデート・ポータル・デザイン
  • ボード・テスト・システム (BTS) デザイン
  • インテル® Arria® 10 SoC 開発キットのユーザーガイド
  • インテル® Arria® 10 SoC 開発キットのクイック・スタート・ガイド
  • インテル® Arria® 10 SoC 開発ボードのリファレンス・マニュアル
  • 開発キットのデザインファイル (部品表、回路図、レイアウト)
  • 開発ソフトウェア3
  • インテル® Quartus® Prime 開発ソフトウェア・プロ・エディション (必須)
  • インテル® SoC FPGA エンベデッド開発スイート (EDS)4
  • Nios® II プロセッサー (オプション)
  • MegaCore® Intellectual Property (IP) ライブラリー (オプション)
  • Mentor Graphics* ModelSim* - Intel® FPGA Edition ソフトウェア (オプション)
すべてを表示 表示件数を減らす
注:
1 DK-SOC-10AS066S-A 開発キットには 10AS066N3F40E2SG デバイスが付属しています
2 インテル® Arria® 10 SoC ボードのテストシステムの Zip ファイルをダウンロードしてインストールしてください。
3 インテル® Quartus® Prime 開発ソフトウェアの 1 年間のライセンスは、キットの購入時に入手できます。ライセンスのアクティベーション 手順と FAQ。
4 Arm* DS for Intel® SoC FPGA は別売りとなり、Arm Development Studio 5 (Arm DS5) の代わりとなります。詳細は ダウンロード・センターにてご確認ください。

表3.開発キットのドキュメント

ドキュメント 詳細

インテル® Arria® 10 SX SoC パッケージ・インストーラー (ES2 エディション) ›

インテル® Arria® 10 SX SoC パッケージ・インストーラー (プロダクション・エディション) ›

次を含む 単一 Zip ファイル

  • インテル® Arria® 10 SoC 開発キットのボード・デザイン・ファイル、ドキュメント、BTS インストール・ファイルを含む例

ユーザーガイド (ES2 エディション) ›

ユーザーガイド (プロダクション・エディション) ›

 インテル® Arria® 10 SoC 開発キットの設定および付属ソフトウェアの使用に関するドキュメント: インテル® Arria® 10 SoC 開発キットのユーザーガイド

クイック・スタート・ガイド (ES2 エディション) ›

クイック・スタート・ガイド (プロダクション・エディション) ›

 開発キットの使い方とその機能を要約したマニュアル。
ボード回路図 › プロダクション・キットの回路図、リビジョン C
ボード立ち上げガイド › インテル® Arria® 10 SoC 開発キットの立ち上げ方に関する詳細
インテル® Arria® 10 GSRD (ゴールデン・システム・リファレンス・デザイン)1 › Rocketboards.org のインテル® Arria® 10 GSRD (ゴールデン・システム・リファレンス・デザイン) ページの SD カードイメージの作成手順
SoC EDS インストーラー › SoC EDS インストーラー2
Qsys および Quartus ツール › インテル® Quartus® Prime 開発ソフトウェアは、インテル® FPGA 向けハードウェアとソフトウェアの開発に必要なツールを提供します。インテル® Quartus® Prime 開発ソフトウェアには、インテル® Quartus® Prime 開発ソフトウェア、Nios® II EDS、およびインテル® FPGA IP ライブラリーが含まれています。
すべてを表示 表示件数を減らす
注:

1 ボードに適した GSRD バージョンを選ぶには、GSRD 互換性マトリクスを参照してください

2 Arm* DS for Intel® SoC FPGA のライセンスは別売りとなります。詳細についてはダウンロード・センターにてご確認ください。
